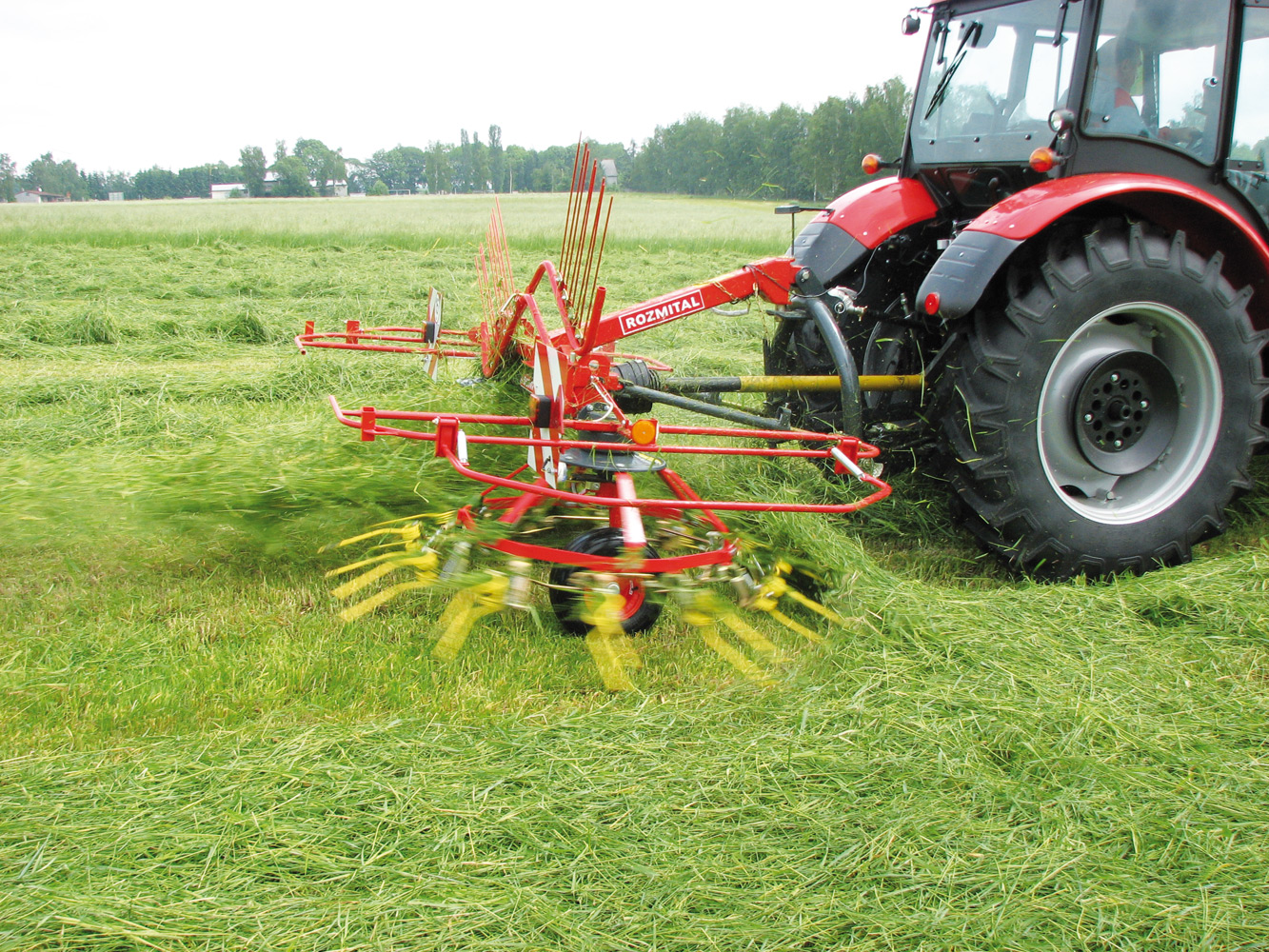

Universale Wender und Schwader SP4 - 152
Die Geräte eignen sich für kleinere Betriebe, wo man zum Preis eines Gerätes zwei Geräte anschafft.
Die Arbeitsbreite beträgt beim Wenden 3,5 m und beim Schwaden 3,2 m.
Man verwandelt dieses Gerät vom Wender zum Schwader durch blosses Drehen der Finger am Rotor und durch Umstellen der Schwadenwände. Beim Parken ragen die Finger nach oben empor, sie kippen in ihre Arbeitsstellung erst durch die Fliehkraft nach dem Rotoranlauf.
Zum Wenden und Schwaden muss man die Halterungen der Finger in eine andere Stellung bringen. Dies erfolgt bei allen Fingern eines Rotors gleichzeitig so, das der Rotor freigelegt und in eine andere Stellung gebracht wird. Er wird dann in die neue Stellung wieder fixiert. Dieser Wechsel der Arbeitsfunktion ist sehr einfach und schnell. Man muss ihn bei den beiden Rotoren durchführen.
Stossdämpfer Sie verhindern Schwingungen des Gerätes, sein Abrutschen am Hang und sorgen für automatische Stabilisierung des Gerätes beim Heben in die Transportlage. Das Gerät wird an die Drei-Punkte-Aufhängvorrichtung fixiert und bewegt sich nach dem Senken in die Arbeitslage frei in seiner Gelenkverbindung.
Stabwände am Heck des Gerätes bilden beim Schwaden die Mittelschwade hinter dem Gerät. In der Transportlage und beim Wenden der Futterpflanzen sind die Stabwände auf dem Gerät fixiert.
| Technische Daten der Universalgeräte | |||
|---|---|---|---|
| SP4 - 152 | |||
| Arbeitsbreite max. | m | 3,5 / 3,2 | |
| Transportbreite | m | 2,98 | |
| Anzahl der Rotoren | Stück | 2 | |
| Rotordurchmesser | m | 2,0 / 1,4 | |
| Rotoren - Reifengrösse | 16x6,5 - 8 | ||
| Anzahl der Arme am Rotor | Stück | 6 | |
| Drehzahl der Antriebswelle | 1 / min | 540 | |
| Flächenleistung | Hektar / Stunde | 3,7 / 3,4 | |
| Gewicht | kg | 420 | |
| Anzahl der Zinken am Arm | Stück | 2 | |
| Traktorleistung | kW | 30 | |
| Kardanwelle | AW 21121 K32 | ||
